Принцип работы WS2812B — официальная информация из даташита.

Физически в WS2812B имеется 3 излучающих светодиода (красный, синий и зеленый) и ШИМ-драйвера управляющие их яркостью. ШИМ-драйвера 8-ми битные, то есть для каждого из цветов возможны 256 градаций яркости и, соответственно, для того чтобы установить яркости для каждого из 3-х светодиодов нужно передать пикселю 8х3=24 бит (3 байта) информации. Протокол передачи информации светодиоду однолинейный с фиксированной скоростью. Единички и нули информации о яркости кодируются длительностью высокого и низкого уровня сигнала в линии.

Время передачи одного бита составляет  0.8+0.45=1.25 мкС — это довольно быстро. Время передачи всего пакета из 24 бит для одного пикселя WS2812B составляет 24*1.25=30 мкС. Для 1000 штук — 1000*30=30 мС (что, например, позволяет обновлять по одной линии панно 30х30 пикселей с частотой 30 раз в секунду!).

Каждый из пикселей WS2812B имеет 2 вывода питания (VDD, VSS), вход (DIN) и выход (DOUT).

На вход DIN подается информация (24бита) для установки нового цвета. Информация о цвете передается побитно (начиная со старшего бита) последовательно для каждой из составляющей цветов G, R, B.

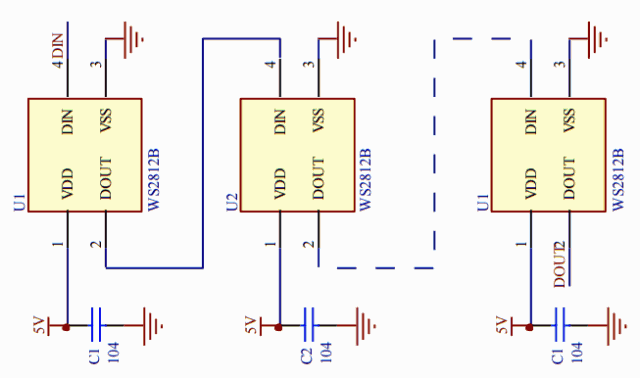

Пиксели соединяются в цепочку следующим образом:

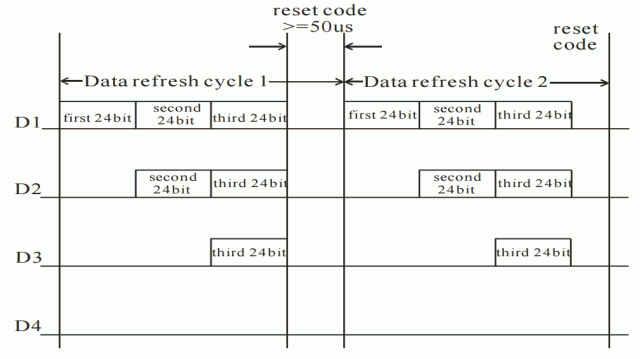

Запись значений цвета цепочке пикселей происходит следующим способом:
Первые 24 бита поданные на DIN записывает себе во временную память (цвет пока остается неизменным с предыдущего раза) первый пиксель. Последующие биты первый пиксель пропускает через себя и выдает на выход DOUT. Второй пиксель повторяет действия первого (оставляя себе первые дошедшие до него 24 бита)  и так по цепочке. Для того, чтобы значения цветов из временной памяти пикселей стали активными должна быть выдержана пауза в передаче (reset code) в течении 50мкС. После этой паузы цикл можно повторять снова.

Вот это основное, что нам говорит довольно скудный даташит.

Теперь более интересная часть –
Практические способы включения ленты и реализации протокола WS2812B.

То, о чем умалчивает даташит, я собрал из разных источников у людей имевший практический опыт работы с WS2812B. Конечно, это больше касается лент.

Для начала, общие советы

— подключайте к ленте (между линиями питания) конденсатор побольше, вплоть до 1000 мкФ

— в разрыв линии данных (от МК к ленте) добавляйте резистор  300 — 500 Ом, устанавливая его ближе к ленте.

— по возможности, делайте короче провод данных к ленте

— при «горячем» подключении ленты, подключайте «землю» первой (отключайте последней)

— если лента запитана от отдельного источника питания, ее нужно запитать первой (после чего запитать схему управления)

— не допускайте статического электричества при монтаже ленты

— используйте преобразователь уровня, если лента и устройство управления запитаны от источников питания с разным напряжением

— напряжение питания пикселей, заявленное в даташите, лежит в пределах +3.5 ~ +5.3 вольт. Из чего видно, что предпочтительней подавать на ленту меньше 5ти вольт (этим правилом следует пользоваться при выборе количества элементов при батарейном питании)

— максимальный ток каждого пикселя составляет 60мА (при полной яркости белого цвета). Если Вы не планируете использовать ленту WS2812B как источник белого света (для этого лучше взять обычную светодиодную ленту с белыми светодиодами), то принято считать, что, усреднено, каждый пиксель потребляет 20мА.

Соответственно:
минимальный  ток ИП = 20мА*количество_пикселей.
максимальный  ток ИП = 60мА*количество_пикселей

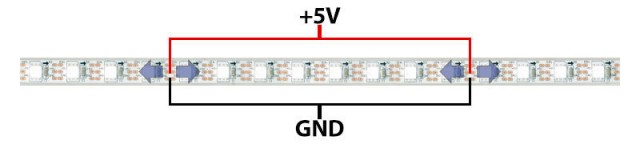

— из последнего пункта вытекает следующее: если лента длинная, то недопустимо подавать на нее питание только с одной стороны. Для того чтобы исключить перегревание (или даже перегорание) токопроводящих дорожек ленты, питание ленты необходимо распределить по всей ее длине, подводя питание в нескольких местах отдельными проводами.

Теперь более ценные советы по реализации протокола

Есть несколько способов реализовать протокол умных светодиодов:
— аппаратный при помощи SPI-интерфейса
— аппаратный при помощи UART-интерфейса
— программный

Достоинство первых двух способов – это возможность освободить МК от части работы по передаче бит информации о цвете пикселю. Недостатки этих способов – во-первых, ограниченное количество линий управления пикселями (у МК редко бывает много незадействованных интерфейсных выходов), во-вторых, требуется дополнительное разбитие байтов информации о цвете на пачки битов (что частично съедает свободное время МК в моменты аппаратной передаче бит)

Реализация протокола WS2812B (NeoPixel) при помощи SPI

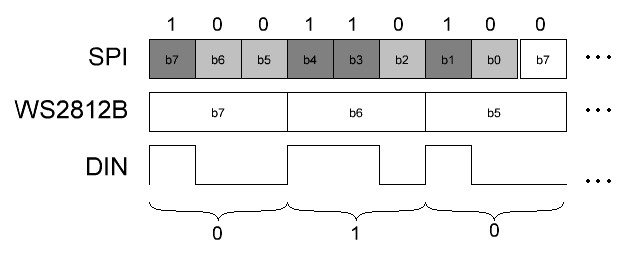

Прежде, чем приступить к реализации, следует акцентировать внимание, что у WS2812B кодирование нулей и единичек происходит по правилу 1/3 (смотрите даташит выше). То есть ноль передается как 1/3 времени высокий уровень и 2/3 низкий. Единица – это 2/3 высокий и 1/3 низкий. Из этого следует, что для передачи одного бита для  WS2812B нам достаточно 3х бит переданных по SPI.

Как видно на картинке, чтобы сформировать нужную последовательность нулей и единиц, нам придется дробить первичную информацию о цвете на кусочки, кроме того, в байт, передаваемый по SPI, не вписывается триады и их придется дробить тоже, перенося часть информации о бите для пикселя в следующую посылку… выходит очень запутано и сложно.

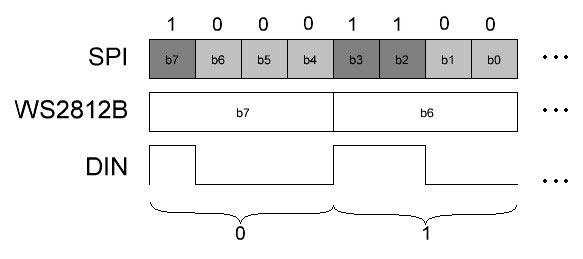

Но есть решение этой проблемы! Забегая наперед, сообщу, что для пикселя важна длительность периода высокого уровня, а низкий уровень может быть с бОльшим отклонением, чем указано в даташите. Поэтому мы может удлинить наши цепочки бит SPI с трех до четырех:

Вот теперь алгоритм становится более простым и приемлемым к реализации.

Для выдачи информации на пиксели используется только один вывод SPI – MOSI. Выводы MISO и SCK остаются незадействованными. Частота SPI должна быть 1/0.4мкС = 2.5МГц

Реализация протокола WS2812B (NeoPixel) при помощи UART

Все, о чем я писал для SPI, подходит и для UART, но тут есть несколько моментов, которые усложнят реализацию:

— UART в паузах удерживает свою выходную линию (TXD) в высоком уровне, что для пикселей недопустимо, так как невозможно будет избежать неопределенностей в моменты начала и окончании передачи

— соответственно, нужно инвертировать сигнал перед подачей его на пиксели

— а, так как линия инвертируется, нужно инвертировать и передаваемые данные

— UART-пакет, в отличии от SPI, содержит служебные биты – это старт-бит и стоп-бит (бит четности нужно отключать в настройках UART — он не нужен). Дополнительные биты служебной информации нужно учитывать при формировании передаваемого байта, так как они тоже пойдут в пиксель

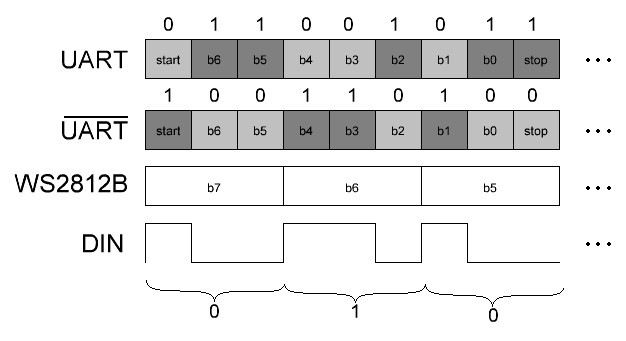

В итоге, если учесть все нюансы, получается идеальная реализация протокола. Устанавливаем скорость UART 2.5 МГц (это нестандартно), устанавливаем размер кадра 7 бит (вместо стандартных 8-ми), убираем бит четности, оставляем один стоп-бит и получаем следующую картинку:
