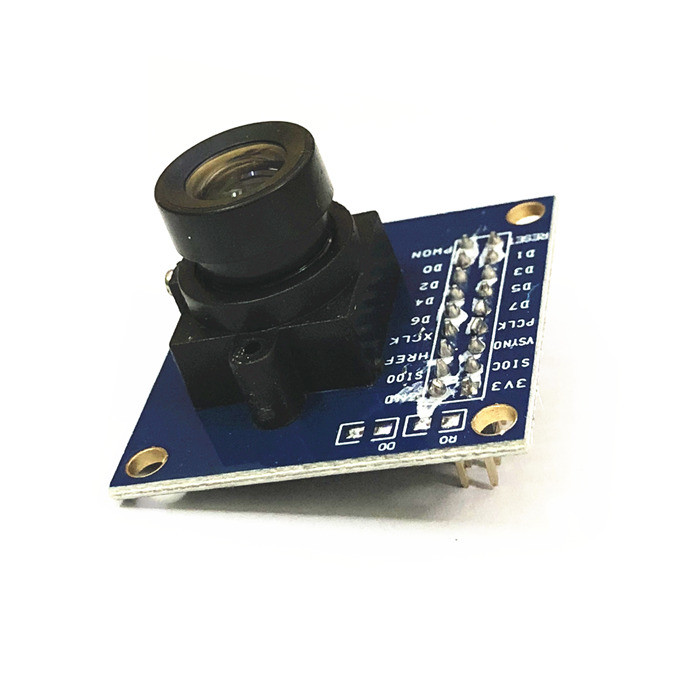

Модуль VGA камери OV7670

VGA камера OV7670 с максимальным разрешением 640х480 пикселей (0.3 Мп), управляется по протоколу SCCB (аналог I2C).

Для OV7670 существует множество настроек. Программируется качество изображения, формат данных и режим передачи. Обработка изображения настраивается записью данных в специальные буквы микросхемы OV7670 с помощью интерфейса Serial Camera Control Bus (SCCB) - аналог шины I2C. Частота дискретизации 30 кадров в секунду соответствует стандарту VGA. Скорость передачи кадров устанавливается программно. Также доступны форматы: QVGA 320х240, CIF 352х240, QCIF 176x144. Разрешение может принудительно снижаться до 40x30 точек. Данные о цвете передаются с помощью предустановленного программистом, кодирования. Используются два основных типа кодирования YCbCr и RGB, который имеет три варианта: RGB565, RGB555, RGB444. Здесь цифры означают количество бит на один цвет. Например, RGB565 это 5 бит на красный, 6 бит на зеленый и 5 бит на синий. При кодировании RGB для передачи данных о цвет пикселя требуется 2 байта. Передача кодирования цвета YCbCr более сложная. По умолчанию установлен формат VGA 640х480. 30 кадров, 480 строк. На выходе HREF сигнал с частотой 14,4 кГц. Частота обусловлена????параметрами изображения 30 кадров х 480 строк = 14400 Гц.

Характеристики:

• Размер линзы: 1/6 дюйма
• Видимий кут: 25 град.
• Макс. количество кадров: 30 / сек
• Чувствительность: 1.3в (Люкс-сек)
• Отношение сигнал/шум: 46Дб
• Размеры платы: 3.5x3.5 см
• Вес: 12 грамм

Принципиальная схема:

Расположение и назначение выводов:
